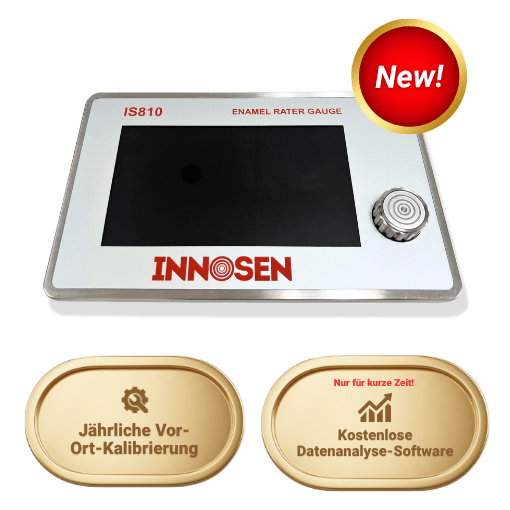

POROSITÄTSMESSGERÄT
IS810 ENAMELPRO™
Das Porositätsmessgerät IS810 EnamelPro™ ist Innosens nächste Generation eines semi-automatischen Systems – höhere Auflösung, intelligentere Vorprüfungen und integrierte Fehlerlokalisierung.
Die umfassendste Porositätsmessung am Markt – Deckel, Kappen, Dosen, Tuben, Kapseln, Folien und flache Tafeln.
Der IS810 EnamelPro™ ist Innosens semi-automatisches Porositätsmessgerät für die Qualitätssicherung in der Metallverpackung. Er misst die Integrität des Lackfilms in Dosen, Deckeln, Tuben, Kapseln, Folien und flachen Tafeln mithilfe austauschbarer Ständer und Adapter. Die jährliche Kalibrierung erfolgt vor Ort, und jeder Messwert wird in Echtzeit im Datenmanagement IS1100 Innolytix® protokolliert.
Eine mikroskopisch kleine Pore in einem Lackfilm fällt kaum auf – bis sie sich Wochen später als Korrosionsreklamation, Leckage oder kontaminiertes Produkt bemerkbar macht. Die Kosten einer späten Entdeckung sind immer höher als die Kosten einer frühzeitigen Erkennung.
Der IS810 EnamelPro™ setzt genau hier an: Messung mit höherer Auflösung, automatische Kontakt- und Elektrolytprüfungen vor dem Test sowie Fehlerlokalisierung mit umgekehrter Polarität, die dem Bediener genau zeigt, wo die Beschichtung versagt hat. Die Messwerte werden live an IS1100 Innolytix® übertragen, sodass ein in der Produktion gefundener Fehler bereits im Qualitätsnachweis dokumentiert ist.
Das ist kein schrittweises Upgrade – das ist der neue Standard.
So funktioniert es
Das Gerät misst die elektrische Integrität des Lackfilms im Inneren eines Metallbehälters. Der Behälter wird im passenden Ständer bzw. Adapter gehalten, ein Elektrolyt wird mit der lackierten Oberfläche in Kontakt gebracht und eine Prüfspannung zwischen 3 und 30 V angelegt. Eine intakte Beschichtung isoliert nahezu vollständig, sodass nur ein sehr geringer Strom fließt. Poren, Risse, Kratzer und dünne Stellen legen blankes Metall frei und lassen mehr Strom durch – dieser Strom wird als Porositätswert (Enamel Rating) ausgegeben. Durch Umkehren der Polarität bilden sich anschließend Gasblasen direkt am freiliegenden Metall, und aus einer Zahl wird ein lokalisierter Fehler.
Mehr über die Porositätsmessung erfahren Sie in Canpedia®.
Was ist das Porositätsmessgerät IS810 EnamelPro™?
Der IS810 EnamelPro™ ist Innosens semi-automatisches Porositätsmessgerät für die Qualitätssicherung in der Metallverpackung. Er misst die Integrität des Lackfilms in Dosen, Deckeln, Tuben, Kapseln, Folien und flachen Tafeln mit einer Reihe austauschbarer Ständer und Adapter.
Wie genau ist der IS810 EnamelPro™?
Der IS810 EnamelPro™ misst mit einer Linearität von besser als 1 % über einen einstellbaren Prüfspannungsbereich von 3–30 V und einen Strombereich von bis zu 1 A. Die jährliche Kalibrierung erfolgt vor Ort, sodass die Genauigkeit erhalten bleibt, ohne dass das Gerät Ihr Werk je verlassen muss.
Das komplette Porositätsmess-Programm von Innosen
Niemand deckt mehr Bereiche der Dosenherstellung ab. Innosen bietet die umfassendste Porositätsmessung am Markt – und das gerade bei den am schwierigsten zu prüfenden Teilen: Deckeln und Kappen. Mit den unten aufgeführten Ständern und Adaptern prüft der IS810 EnamelPro™ Deckel, Kappen, Kegel und Wölbungen, 2-teilige, 3-teilige und Aerosoldosen, Falttuben, Aluminiumkapseln, Fässer und Eimer, dünne und dicke Folien sowie den Nietenbereich von Aufreißdeckeln. Was in der Dosenherstellung gefertigt wird, kann auf Porosität geprüft werden.
Merkmale
| Merkmale |
|---|
| Hochpräzise Messung – Linearität besser als 1 % |
| Einstellbare Spannung – Bereich 3–30 V mit einem Strombereich von 1 A |
| Fehlerlokalisierung mit umgekehrter Polarität – Kehrt die Polarität des Geräts um, sodass sich Gasblasen genau an der Stelle des blanken Metalls bilden |
| Normkonformität – Erfüllt EN 15384-1 und EN 15384-2 für flexible Aluminiumtuben |
| Live-Datenaufzeichnung – Messwerte werden in Echtzeit an IS1100 Innolytix® übertragen |
| Kalibrierung vor Ort – Jährliche Kalibrierung in Ihrem Werk, ohne Rückversand |
| Integritätsprüfungen vor dem Test – Kontaktprüfung und Elektrolytstandkontrolle vor jeder Messung |
| Semi-automatischer Betrieb – Intuitive, mehrsprachige Benutzeroberfläche |
| Display mit Doppelsteuerung – 7-Zoll-Vollfarb-Touchscreen plus Jog-Dial |
| Sicherer Betrieb – Passwortschutz und Manipulationssperre für konsistente, normkonforme Qualitätsprüfungen |
| Dreifache Konnektivität – USB-C, RS485 und Ethernet |
| Interner Speicher – Kapazität für bis zu 100.000 Messwerte |
| Industriegehäuse – Pulverbeschichteter Edelstahl in Schutzart IP65 mit Industriesteckverbindern |
| Universelle Spannungsversorgung – 100–240 VAC bei 50/60 Hz |
| Flexible Montage – Optionaler VESA-Halterungssatz 100×100 mm und 75×75 mm für Monitorarme |
| Erweiterte Garantie – Option auf 5 Jahre Garantieverlängerung |
Kompatible Ständer und Adapter
| Ständer / Adapter | Anwendung |
|---|---|
| IS9015 Dosenständer | 2-teilige, 3-teilige und Aerosoldosen |
| IS9017 Tubenständer | Faltbare Aluminiumtuben |
| IS9020TMR / IS9019TM Deckel-Adapter | Deckel, Kappen, Kegel, Wölbungen und flache Tafeln |
| IS9018 Aluminiumkapsel-Ständer | Aluminiumkapseln |
| IS9015XXL Großer Dosenständer | Fässer, Eimer und übergroße Dosen |
| IS9030 Folienadapter | Dünne und dicke Aluminiumfolie |
| IS9025 EOE-Nietenadapter | Nietenbereich von Aufreißdeckeln (EOE) |
| IS9021 Vakuumgenerator | Wird mit dem Deckel-Adapter verwendet |
| IS9023 Automatische Vakuum-Steuereinheit | Wird mit dem Deckel-Adapter verwendet |
Spezifikationen
| Spezifikationen | Wert |
|---|---|
| Anwendung | Integrität der Lackschicht auf Dosen, Deckeln, Tuben, Kapseln, Folien und flachen Tafeln |
| Messung | Linearität besser als 1 % |
| Spannungsbereich | 3–30 V, einstellbar |
| Strombereich | 1 A |
| Fehlerlokalisierung | Modus mit umgekehrter Polarität – Blasen bilden sich an der Stelle des freiliegenden Metalls |
| Normen | EN 15384-1 und EN 15384-2 (flexible Aluminiumtuben) |
| Anzeige | 7″-Vollfarb-Touchscreen mit Doppelsteuerung per Jog-Dial |
| Gehäuse | IP65 pulverbeschichteter Edelstahl mit Industriesteckverbindern |
| Konnektivität | USB-C, RS485 und Ethernet |
| Datenspeicher | Bis zu 100.000 Messwerte |
| Stromversorgung | Universal 100–240 V AC, 50/60 Hz |
| Software | IS1100 Innolytix® Integration |
| Kalibrierung | Vor Ort, jährlich – kein Rückversand erforderlich |
| Montage | Optionaler VESA-Halterungssatz 100×100 mm und 75×75 mm für Monitorarme |
| Garantie | Standard, mit optionaler Verlängerung auf 5 Jahre |
Vollständige technische Spezifikationen finden Sie im Produktdatenblatt.
Entwickelt für die Menschen, die die Linie betreiben.
Jedes Detail des EnamelPro wurde von den Realitäten eines Qualitätssicherungslabors geprägt – Handschuhe, Spritzer, Fristen und Audits.
Jeder Test beginnt korrekt.
Automatische Integritätsprüfungen vor dem Test. Kontaktverifikation und Elektrolytstandkontrolle.
Ein Speicher, der mithält.
100.000 Messwerte an Bord.
Für echte Fabriken gebaut.
IP65. Pulverbeschichtetes Edelstahlgehäuse. Staub, Spritzer, Stöße – der EnamelPro steckt das mühelos weg.
Finden Sie den Fehler, nicht nur die Zahl.
Fehlerlokalisierung mit umgekehrter Spannung. Bestimmen Sie genau, wo die Lackfehler sitzen.
Fügt sich in Ihre Welt ein.
Dreifache Konnektivität. USB-C, RS485 und Ethernet.
Jeder Messwert im Kontext.
Für das Zusammenspiel mit IS1100 Innolytix® entwickelt. Messwerte fließen direkt in Dashboards.
Für die Linie konzipiert.
Ein 7-Zoll-Touchscreen. Plus ein Jog-Dial – auch mit Handschuhen, Schmutz und allem.
Kalibrierung, neu gedacht.
Jährliche Kalibrierung – direkt vor Ort durchgeführt. Keine Ausfallzeiten. Immer verfügbar.
Häufig gestellte Fragen
Was misst ein Porositätsmessgerät eigentlich?
Wie zeigt der IS810 EnamelPro, wo eine Beschichtung versagt hat?
Welche Behälter und Substrate kann der IS810 EnamelPro prüfen?
Warum ist eine einstellbare Prüfspannung wichtig?
Muss der IS810 EnamelPro zur Kalibrierung eingeschickt werden?
Wie gelangen die Messwerte vom Gerät in einen Qualitätsbericht?
Welche Normen erfüllt der IS810 EnamelPro?
