SUPPORT POUR BOÎTES POUR POROSIMÈTRE À VERNIS
IS9015
CONTRÔLE LA QUALITÉ DU VERNIS SUR UNE GRANDE VARIÉTÉ DE FORMES ET DE TAILLES DE BOÎTES
À propos du support pour boîtes IS9015
L’IS9015 est un support pour boîtes à hauteur réglable, destiné au contrôle de porosité du vernis sur une grande variété de formes et de tailles de boîtes. Un seul support couvre les boîtes 2 pièces, 3 pièces et les aérosols, des petites boîtes alimentaires aux grands contenants, car le bras fait passer la hauteur de travail de 50 cm à 80 cm au lieu d’exiger un changement d’outillage.
Les sondes en titane conduisent le courant de test : les pièces qui séjournent chaque jour dans l’électrolyte résistent à la rouille et la résistance de contact reste stable. Des blocs de contact affûtés et inusables assurent un contact parfait avec la boîte sans papier de verre, un capteur de contact confirme que chaque boîte est correctement en contact avant toute lecture, une sonde de niveau vérifie la solution de test, et des résistances d’étalonnage intégrées avec un commutateur de vérification permettent à l’opérateur de prouver la chaîne de mesure au laboratoire en quelques secondes.
Le support est semi-automatique. Une fois la boîte posée et en contact, l’IS9015 déclenche lui-même la mesure : l’opérateur peut traiter un lot sans appuyer sur une touche de l’appareil. Il se raccorde directement au porosimètre à vernis IS810 EnamelPro™, qui applique et ajuste la tension de test, localise les défauts par inversion de polarité et enregistre chaque résultat dans le logiciel QA Innolytix®.
Produits associés : IS1100 Innolytix, Sonde lumineuse, Support pour tubes pour porosimètre, IS810 EnamelPro, Système de gestion d’électrolyte
Caractéristiques de ce support pour boîtes
| Caractéristiques |
|---|
| Conçu pour toute la gamme de tailles de boîtes – un seul support couvre les boîtes 2 pièces, 3 pièces et les aérosols, des petites boîtes alimentaires aux grands contenants |
| Bras réglable en hauteur – le bras fait passer le support de sa hauteur de travail de 50 cm jusqu’à 80 cm : une boîte haute demande un réglage, pas un second outillage |
| Sondes en titane – les contacts qui séjournent chaque jour dans l’électrolyte sont en titane : ils résistent à la rouille et la résistance de contact reste stable |
| Blocs de contact inusables – des blocs de contact affûtés et inusables assurent un contact parfait avec la boîte sans avoir à préparer la surface au papier de verre |
| Capteur de contact de la boîte – confirme que la boîte est correctement en contact avant toute lecture, car un mauvais contact est la première cause de résultats de porosité non fiables |
| Fonctionnement semi-automatique – posez la boîte et le support déclenche la mesure : l’opérateur peut traiter un lot sans appuyer sur une touche de l’appareil |
| Commutateur de vérification d’étalonnage intégré – des résistances d’étalonnage intégrées et un commutateur de vérification confirment toute la chaîne de mesure en quelques secondes |
| Sonde de niveau de remplissage – vérifie que la solution de test est au bon niveau : chaque boîte est testée avec le même volume d’électrolyte |
| Détection automatique de la tension de contact – la tension de test est ajustée automatiquement, ce qui supprime un réglage opérateur de la procédure |
| Encombrement réduit sur la paillasse – 24,2 cm de large et 17,5 cm de profondeur : il trouve sa place sur une paillasse QA à côté de l’appareil |
Bénéfices du support pour boîtes
| Bénéfices |
|---|
| Une conception intelligente qui maintient les grandes boîtes stables – une base robuste porte les grands contenants, et la sonde de niveau confirme le liquide de test avant la lecture |
| Une maintenance réduite – le bras et la sonde se démontent pour le lavage, et les câbles silicone spécialisés supportent des flexions répétées sans casser |
| Économique sur des années, pas des mois – sondes en titane et construction anticorrosion : des pièces durables qui n’exigent pas de réparations constantes |
| Des résultats indépendants de l’opérateur – le contrôle de contact, la détection automatique de tension et le contrôle du niveau de remplissage éliminent les trois sources d’erreur opérateur les plus courantes |
| Des lots plus rapides – le test semi-automatique mains libres garde l’opérateur sur les boîtes plutôt que sur le clavier |
| Des données prêtes pour l’audit – associé à l’IS810 EnamelPro™ et à Innolytix®, chaque relevé est enregistré, horodaté et exploitable en rapport |
Formats de boîtes, manipulation et intégration
| Formats de boîtes, manipulation et intégration |
|---|
| Gamme de boîtes – boîtes 2 pièces et 3 pièces ainsi qu’aérosols, sur une large plage de diamètres et de hauteurs |
| Réglage en hauteur – le bras fait passer le support de sa hauteur de travail de 50 cm jusqu’à 80 cm, couvrant les boîtes hautes sans second outillage |
| Mise en place – la boîte est posée sur le support et mise en contact par les blocs de contact inusables ; il n’y a pas de bridage, donc aucune pièce mécanique n’appuie sur le vernis intérieur |
| Électrolyte – la boîte est remplie de solution de test jusqu’au niveau confirmé par la sonde de niveau ; le système de gestion d’électrolyte IS9024 peut remplir et vider de façon semi-automatique |
| Intégration – le support se raccorde au porosimètre IS810 EnamelPro™, qui applique la tension de test, localise les défauts et transmet les résultats à Innolytix® |
| Partage d’un même appareil – avec le boîtier de commutation IS228B, un support pour boîtes et un second outillage peuvent partager la même unité électronique, sélectionnée par un bouton plutôt qu’en débranchant |
Systèmes compatibles
| Système | Rôle |
|---|---|
| IS810 EnamelPro™ | Le porosimètre à vernis semi-automatique auquel l’IS9015 se raccorde. Il applique la tension de test, localise les défauts par inversion de polarité et enregistre chaque relevé. |
| Logiciel QA IS1100 Innolytix® | Récupère les données de l’appareil via RS232 et RS485 et visualise les résultats de porosité sous forme de tableaux de bord, de courbes et de cartes thermiques. |
| Système de gestion d’électrolyte IS9024 | En option. Remplit et vide la boîte testée de façon semi-automatique, avec un remplissage à trois vitesses pour des boîtes de 0,5 à plus de 9 litres, une télécommande et une temporisation programmable. Adaptable aux supports pour boîtes plus anciens. |
| Sonde lumineuse IS9029 | En option. Éclaire l’intérieur de la boîte pour repérer facilement les défauts de vernis pendant le contrôle de porosité. |
| Boîtier de commutation IS228B | En option. Raccorde deux sondes de porosimètre différentes à une seule unité électronique et permet de passer de l’une à l’autre par un bouton plutôt qu’en débranchant. |
| Support pour boîtes avec adaptateur couronne IS9015-CRW | Variante. Ajoute les capsules couronne au même support, tout en permettant de tester les boîtes boisson, alimentaires et aérosols standard. |
Pièces détachées du support pour boîtes
| Pièce détachée | Description |
|---|---|
| Jeu de sondes en titane | Les contacts qui séjournent dans l’électrolyte. Remplaçables sans retour du support. |
| Capteur de contact de la boîte | Le capteur qui confirme le contact correct avec chaque boîte avant toute lecture. |
| Sonde de niveau de remplissage | La sonde qui vérifie que la solution de test est au bon niveau. |
| Ensemble bras réglable en hauteur | La colonne et le bras démontables qui fixent la hauteur de travail pour chaque format de boîte. Lavables. |
| Solution de test (électrolyte) | Consommable. Demandez-nous la formulation et le volume adaptés à votre gamme de boîtes. |
Les références dépendent de votre gamme de boîtes et de la configuration. Demandez un devis et nous confirmerons les pièces détachées adaptées à votre IS9015.
Spécifications du support pour boîtes
| Spécifications | Valeur |
|---|---|
| Application | Contrôle de porosité du vernis sur boîtes 2 pièces, 3 pièces et aérosols |
| Appareil de mesure | S’utilise avec le porosimètre à vernis IS810 EnamelPro™ d’Innosen |
| Mesure de qualité | Commutateur de vérification d’étalonnage garantissant un contrôle correct |
| Sonde de niveau de remplissage | Garantit le bon niveau de solution de test |
| Capteur de contact de la boîte | Confirme le contact correct de la boîte |
| Détection de la tension de contact | La tension est ajustée automatiquement |
| Matériau des sondes | Titane |
| Dimensions du support pour boîtes | 24,2 cm (l) x 50 cm (h) x 17,5 cm (p), jusqu’à 80 cm (h) |
| Conformité aux normes | RoHS, WEEE, CE |
Questions fréquentes sur le support pour boîtes IS9015
Quelles tailles de boîtes l'IS9015 accepte-t-il ?
Un seul support couvre les boîtes 2 pièces, 3 pièces et les aérosols, des petites boîtes alimentaires aux grands contenants. Le bras réglable en hauteur fait passer la hauteur de travail de 50 cm à 80 cm : une boîte haute est un réglage sur le même support, et non une raison d’acheter un second outillage.
Faut-il préparer la surface de la boîte au papier de verre avant le test ?
Non. Les blocs de contact sont affûtés et inusables, et c’est ce qui assure à lui seul un contact parfait avec la boîte. Abraser la surface ne fait pas partie de la procédure, et le capteur de contact confirme que le contact est bon avant toute lecture.
Comment fonctionne le mode semi-automatique ?
Une fois la boîte posée et correctement en contact, le support déclenche lui-même la mesure. L’opérateur peut traiter un lot entier sans appuyer sur une touche de l’appareil, ce qui garde ses mains sur les boîtes plutôt que sur le clavier.
Comment vérifier que le support et l'appareil mesurent correctement ?
Des résistances d’étalonnage intégrées et un commutateur de vérification confirment toute la chaîne de mesure en quelques secondes. Comme l’opération est aussi rapide, l’étalonnage peut être contrôlé à chaque changement d’équipe, et pas seulement lors de l’étalonnage annuel.
L'IS9015 peut-il tester les capsules couronne ?
Pas en version standard, mais la variante IS9015-CRW ajoute un adaptateur couronne au même support, et les boîtes boisson, alimentaires et aérosols standard peuvent toujours y être testées. Demandez-nous quelle version convient à votre gamme avant de commander.
Existe-t-il une aide pour remplir et vider les grandes boîtes ?
Oui. Le système de gestion d’électrolyte IS9024, en option, remplit et vide la boîte testée de façon semi-automatique, avec un remplissage à trois vitesses pour des boîtes de 0,5 à plus de 9 litres, une télécommande et une temporisation programmable. Il peut être adapté à des supports pour boîtes plus anciens.
ACCESSOIRES

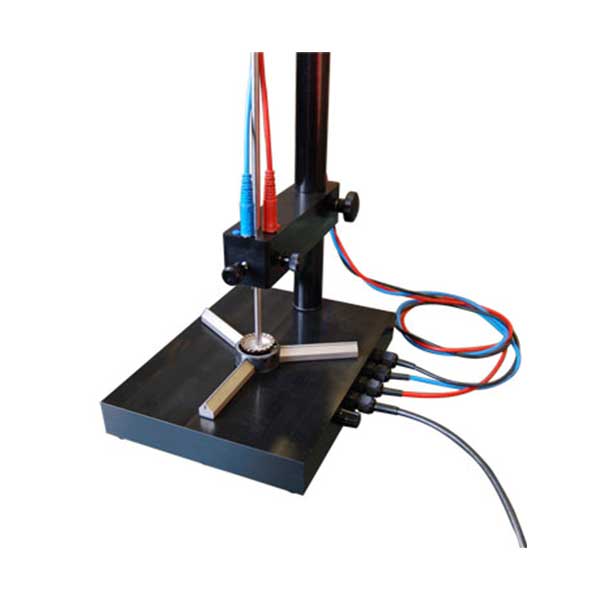

IS9015-CRW
Cette version spécialement adaptée du support pour boîtes permet de contrôler la porosité du vernis des capsules couronne, tout en permettant de tester les boîtes boisson, alimentaires ou aérosols standard : un outil très flexible et économique pour le laboratoire QA du conditionnement métallique.
Le dôme de fond des boîtes boisson et aérosols standard, et le bord de fond des boîtes alimentaires soudées, se placent au-dessus de l’adaptateur couronne central et touchent les larges lames de contact.
SYSTÈME DE GESTION D’ÉLECTROLYTE
IS9024
Rapide et semi-automatique.
Le système de gestion d’électrolyte IS9024 offre les caractéristiques suivantes :
- Remplir et vider de façon semi-automatique la boîte testée avec l’électrolyte
- Remplissage à trois vitesses pour couvrir une large gamme de boîtes (de 0,5 à plus de 9 litres)
- Télécommande pour une utilisation aisée
- Temporisation programmable pour remplir et vider les boîtes
- Raccordement facile au support pour boîtes IS9015
- Adaptable aux supports pour boîtes plus anciens
Voir la vidéo de l’IS9015
Produits associés
Support pour tubes pour porosimètre à vernis IS9017
Conçu spécifiquement pour le contrôle de porosité du vernis des tubes souples en aluminium.
Sonde lumineuse IS9029
Éclaire l’intérieur d’un tube ou d’une boîte pour repérer facilement les défauts pendant le contrôle de porosité.
