Des mesures d’entretien adaptées pour votre sonde sur coussin d’air

par Niña Muñoz
publié: 8 août 2022

Voici quelques suggestions pour l’entretien de la sonde :

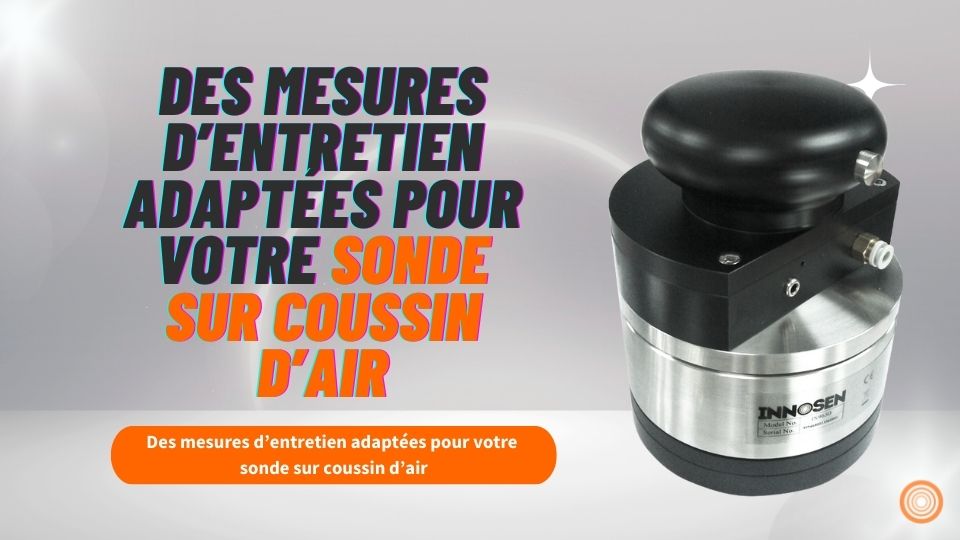

Sonde sur coussin d’air

1) Si la table de test que vous utilisez est en métal
Vérifiez que la table est reliée à la terre. Il a été constaté sur les tables métalliques non reliées à la terre que les relevés peuvent varier.

2) Stockage de la sonde
Pour maintenir la pastille de la sonde dans le meilleur état possible, la sonde sur coussin d’air doit être rangée sur une surface propre et dure. De cette manière, la pastille de la sonde est complètement comprimée et prête pour les mesures.

3) Quand la pastille est remplacée
Quand la pastille de la sonde vient d’être remplacée, la sonde doit être posée sur une surface dure pendant au moins 45 minutes avant d’être utilisée de nouveau. En effet, la nouvelle pastille se déforme lentement sous l’effet de la pression. Cette déformation modifie sa capacité de mesure.

Des paquets de pastilles de réserve sont disponibles auprès d’Innosen.
Pour garantir des mesures précises, Innosen recommande vivement de changer la pastille de la sonde toutes les 4 à 6 semaines.

4) Alimentation en air pur
Le coussin d’air de la sonde est susceptible de s’user plus rapidement si l’air qui l’alimente est pollué. L’installation d’un filtre/régulateur en amont de la sonde peut facilement empêcher une détérioration excessive. L’alimentation en air doit être de 5 bars (70 psi) maximum, exempte d’huile et filtrée à 5μm. Le nettoyage et le remplacement réguliers de la pastille de la sonde garantissent des performances maximales.

​

Problèmes, prévention et solutions pour les pastilles de la sonde

Il existe trois principaux types de détérioration de la pastille de la sonde. Nous vous expliquons ci-dessous chaque problème, vous proposons des mesures préventives pour éviter le problème et vous donnons des conseils sur la manière de résoudre chaque problème, s’il se produit.

1) Détérioration physique – Il s’agit de la source de détérioration de la pastille la plus courante. La compression due au poids fait légèrement gonfler la base de la pastille (qui prend la forme d’un champignon), ce qui modifie sa surface et, par conséquent, les valeurs mesurées. L’usure due au contact avec des boîtes de conserve ou des tôles réduit également la précision des mesures.

Mesures préventives– Améliorer les procédures de manipulation
Si le problème apparaît – Vérifiez visuellement la pastille (cela doit être fait régulièrement)
et remplacez-la si vous constatez un quelconque signe de détérioration physique. Regardez en particulier si la pastille n’est pas aplatie ou comprimée. Innosen recommande de remplacer la pastille tous les mois.

2) Saleté et graisse – Les particules de poussière et l’accumulation progressive d’un film gras sont deux conditions qui affectent négativement les mesures. La poussière peut même empêcher la jauge de mesurer et peut également endommager la tôle de test en en rayant la surface.

Mesure préventive – Ne posez pas la sonde sur une surface grasse ou sale.
Si le problème apparaît – Le nettoyage est simple. Placez une feuille de papier blanc ordinaire propre sous la sonde sur coussin d’air ou entre les pinces de la sonde pour boîte formée. Tirez ensuite la feuille à la main. Cela permet d’éliminer toute la poussière et la graisse.

3) Lessivage du carbone – Les particules de carbone disparaissent de la pastille au fil du temps et de son utilisation, ce qui modifie sa conductivité. Il s’agit d’un processus progressif qui ne peut pas être détecté facilement par une inspection visuelle.

Mesure préventive– Remplacer la pastille de la sonde au minimum une fois par mois. Dans les situations où la sonde est utilisée presque constamment, il peut être utile de remplacer la pastille chaque semaine.
Si le problème apparaît– Vous ne le saurez peut-être pas ! Procédez régulièrement au nettoyage et au remplacement de la pastille. Innosen propose un paquet de 12 pastilles avec les instructions de montage, le tout dans une boîte de rangement en métal.

Pourquoi la qualité de la pastille de la sonde est-elle importante ?

Un élément essentiel pour préserver un niveau de performance de classe mondiale – que vous utilisiez la jauge d’épaisseur de vernis avec la sonde sur coussin d’air ou la sonde pour boîte formée – est le contrôle et le nettoyage réguliers de la pastille et son remplacement au moins une fois par mois. En cas de dégradation, il peut être nécessaire de remplacer la pastille dans un délai plus court.

Pourquoi ? Les jauges de ce type mesurent la différence de capacité électrique entre un échantillon de référence et la tôle ou la boîte formée à tester. La pastille de la sonde constitue une partie essentielle de la jauge car sa surface est un élément déterminant du calcul du poids de vernis.

Temps de stabilisation de la pastille de sonde – important pour une nouvelle pastille de sonde

Une nouvelle pastille qui vient d’être mise en place doit être laissée sous pression pendant 45 minutes avant l’étalonnage.

La surface de la pastille joue un rôle important dans le processus de mesure, car elle est un élément déterminant du calcul de l’épaisseur. Lors de son utilisation, la pastille de la sonde est comprimée et se dilate, créant ainsi une plus grande surface de contact. Des tests ont montré que cette expansion s’arrête au bout de 30 à 40 minutes, après quoi l’étalonnage et les mesures seront très homogènes. Il est clair qu’en effectuant des mesures ou un étalonnage pendant que la pointe se comprime, les résultats vont variés.

La pastille de la sonde sur coussin d’air ou de la sonde pour boîte formée subit une force uniforme, ce qui fait que la surface de la pastille ne varie pas. Il est important de ranger la sonde sur coussin d’air sur une surface plate et dure, quand vous ne l’utilisez pas. Cela permet ainsi de maintenir la pastille toujours comprimée.
