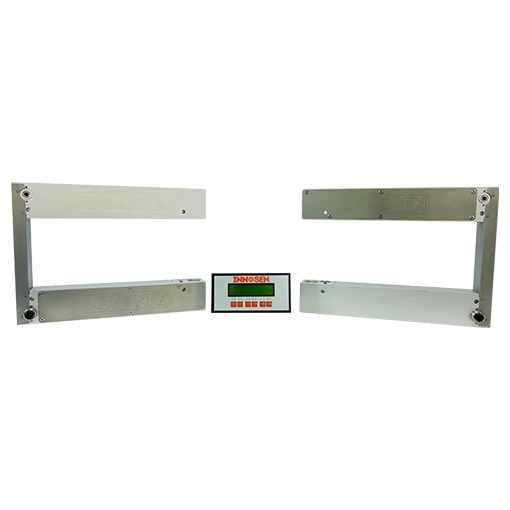

PARALLELITÄTSKONTROLL-SYSTEM
IS416
ERKENNEN VON SCHRÄG LIEGENDEN, VERDREHTEN ODER GENEIGTEN TAFELN WAR NIE SO ROBUST!
BESCHÄDIGUNGEN DER SCHWEISSANLAGE, DIE ZU TEUREN AUSFALLZEITEN FÜHREN, MIT DEN NEUEN UND VERBESSERTEN SENSOREN VON INNOSEN VERMEIDEN!
✅ WIDERSTANDFÄHIGERE und ROBUSTERE KABEL
✅ LÄNGERE ARME FÜR EINE BREITERE PALETTE AN TAFELGRÖSSEN
✅ BESSERES FENSTERDESIGN FÜR EINFACHERE REINIGUNG
Das IS416 Parallelitätskontroll-System gibt Ihnen die Macht, einen akzeptablen Bereich für schräg liegende Tafeln ins System einzugeben, sodass zu stark verdrehte Tafeln erkannt werden, bevor sie Probleme verursachen.
Beispiele für derartige Probleme sind u. a. fehlplatzierte Ränder auf Tafeln, die zu Schweißdrahtbruch und teuren Ausfallzeiten führen.
Das System wird zwischen dem Beschichter und dem Ofen am Ausgang des Beschichters montiert und erkennt Tafeln, die außerhalb des Toleranzbereichs für die Verdrehung liegen. Es kann auch am Einlauf der Schneidmaschine installiert werden.
Dieses Messgerät bietet auch Statistiken über die Verdrehung Ihrer Tafeln, um Ihnen bei der Bestimmung und Verbesserung Ihrer Prozessfähigkeit zu helfen.
Einige unserer Kunden, die den IS415 installiert haben, berichten dass Ihre allgemeine Produktivitätsrate um rund 8% gestiegen sei. Es hat sich zudem gezeigt, dass dieses Messystem über 90% der Fehler bestimmter Anwendungen beseitigt.
VORTEILE
✅ Längere Arme, um die Nutzung breiterer Tafeln zuzulassen
✅ Besseres Fensterdesign für einfachere Reinigung
✅ Liefert statistische Daten über die Verdrehung der Tafeln
✅ Verhindert teure Ausfallzeit
✅ Vermeidet durch schlecht verschweißte Dosen bedingte Kundenreklamationen
✅ Kein Schweißdrahtbruch
✅ Keine Verschwendung und zusätzlichen Kosten
✅ Zeitsparend (keine manuelle Kalibrierung erforderlich!)
MERKMALE
- Selbstkalibrierend
- Selbstlernend
- Benutzerdefinierter Alarm und Ausschussniveaus
- LCD-Display
- RS232 – Ausgang
- Genauigkeit besser als 0,2 mm (0,008“)
- Bereich ± 5 mm (± 0,2”)
- Unabhängig von der vertikalen Position, an der die Tafeln durch die U-förmigen Detektoren laufen (siehe SPEZIFIKATIONEN)
- Auswählbare Sprache
- Geeignet für Liniengeschwindigkeiten von bis zu 150 m/min im Modus Vorderkante und 100 m/min im Modus Hinterkante
- +24 VDC Spannungsversorgung
SPEZIFIKATIONEN | |
|---|---|
| Maße: | Köpfe: 40 x 244 x 333 mm Controller: 143 x 71 x 107 mm |
| Stromversorgung: | Kamera und Auslöseköpfe werden vom Controller versorgt |
| Temperatur: | 0 bis 45°C (32 bis 113°F) |
| Feuchtigkeit : | 0-90% nicht kondensierend |
| Schutzklasse: | IP54 |
| Tafel-Geschwindigkeit: | Bis zu 150 m / min |
| Messbereich: | ± 5 mm (± 0,2”) |
| Auflösung: | ± 0,2 mm (0,008”) in der Mitte (am Fokuspunkt) |
| Verbindungskabel: | Standardmäßig 5 Meter (16,5 Fuß) Kabel mit geradem Stecker zu jedem Kopf. Nur die von Innosen gelieferten Kabel benutzen. Längere Kabel und Kabel mit rechtwinkligen Steckern sind erhältlich. Die maximale Kabellänge darf 10 Meter (33 Fuß) nicht überschreiten. |
| Zulässige vertikale Tafel-Bewegung: | 25 mm (1”) an der Mittelposition, 25 mm (1”) hoch vom unteren Fenster |
Produktfamilie
TAFELREGISTRIER-MESSOPTION
Tafelversatz-Messgerät
