Support de capsules aluminium pour porosimètre à vernis

IS9018

Contrôle la qualité du vernis des capsules aluminium.

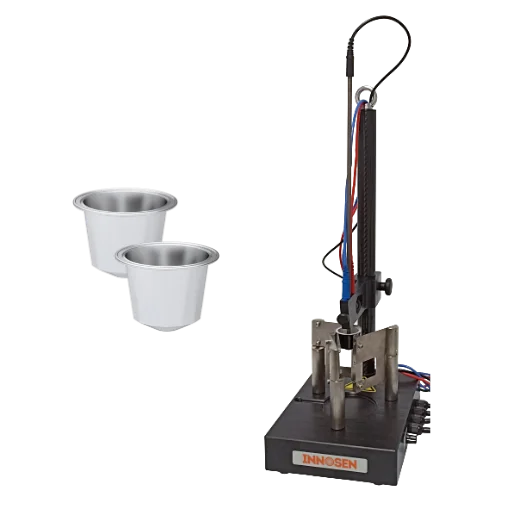

Le support de capsules aluminium pour porosimètre IS9018 est une station de contrôle du vernis réglable en hauteur, conçue spécifiquement pour les capsules et bouchages en aluminium. Le bras réglable permet à un seul support de couvrir toute une gamme de hauteurs et de diamètres de capsules : vous passez d’un bouchon à vis court à une longue capsule de vin ou de spiritueux par un simple réglage de hauteur, sans changer de montage.

De plus, les sondes en titane conduisent le courant d’essai : les pièces qui plongent chaque jour dans l’électrolyte ne se corrodent pas et la résistance de contact reste stable. Un capteur de contact dédié aux capsules aluminium confirme que chaque capsule est correctement en contact avant la mesure, une sonde de niveau de remplissage vérifie la solution d’essai, et un commutateur de vérification de calibration intégré permet à l’opérateur de valider la chaîne de mesure sur l’établi en quelques secondes.

Le support est semi-automatique. Dès qu’une capsule est posée et en contact, l’IS9018 déclenche la mesure : l’opérateur traite un lot complet sans appuyer sur une touche du porosimètre. Il se raccorde directement au porosimètre à vernis IS810 EnamelPro™, qui applique et ajuste la tension d’essai, localise les défauts par polarité inversée et enregistre chaque résultat dans le logiciel qualité Innolytix®.

Demander un devis$En savoir plus

Nous n’avons pas suivi la norme. Nous l’avons établie.

La sonde est venue en premier. Innosen construit depuis des décennies des sondes de porosimétrie et de mesure d’épaisseur de vernis pour le conditionnement métallique — la référence que le secteur cite aujourd’hui par son nom, c’est nous. Des sondes que nous avons conçues arrivent sur le marché sous d’autres marques.

Ainsi, lorsque vous achetez le Support de capsules aluminium IS9018, vous achetez la génération actuelle auprès de ceux qui l’ont conçue, détiennent les plans, usinent les pièces et stockent les pièces de rechange. Réponses techniques, conseils d’étalonnage, sondes de rechange et délais viennent de la source plutôt que d’une étiquette.

Caractéristiques du support de capsules aluminium

Caractéristiques du support de capsules aluminium IS9018 pour porosimètres à vernis
Caractéristiques
Conçu spécifiquement pour les capsules aluminium – le support, le joint et les contacts sont conçus pour les capsules et bouchages en aluminium, et non adaptés d’un montage pour boîtes
Bras réglable en hauteur – un seul support couvre des bouchons à vis courts jusqu’aux longues capsules de vins et spiritueux, réglable de 50 cm à 80 cm
Sondes en titane – les contacts qui plongent chaque jour dans l’électrolyte sont en titane, non en acier plaqué : ils ne rouillent pas et ne dérivent pas
Capteur de contact pour capsules aluminium – confirme que la capsule est correctement en contact avant la mesure, car les mauvais contacts sont la première cause de contrôles de vernis peu fiables
Fonctionnement semi-automatique – posez la capsule et le support déclenche la mesure : l’opérateur traite un lot sans toucher une touche du porosimètre
Commutateur de vérification de calibration intégré – un test de vérification intégré, commuté sur le support, confirme toute la chaîne de mesure en quelques secondes
Sonde de niveau de remplissage – vérifie que la solution d’essai est au bon niveau, de sorte que chaque capsule est testée avec le même volume d’électrolyte
Détection automatique de la tension de contact – la tension d’essai est réglée automatiquement, ce qui supprime un réglage opérateur de la procédure
Résistant à la corrosion de bout en bout – construction en plastique, acier inoxydable et titane pour l’environnement agressif du contrôle du vernis
Encombrement réduit sur l’établi – 24,2 cm de large et 17,5 cm de profondeur : il tient sur un établi qualité à côté du porosimètre

Avantages du support de capsules aluminium

Avantages du support de capsules aluminium IS9018
Avantages
Contrôlez les capsules que personne d’autre n’équipe – les capsules et bouchages en aluminium sont un format de niche, et l’IS9018 leur offre une véritable station de contrôle du vernis plutôt qu’un bricolage
Changez de capsule en quelques secondes – le bras réglable fait d’une nouvelle hauteur de capsule un simple réglage, pas un changement de montage
Des résultats indépendants de l’opérateur – le contrôle du contact, la détection automatique de la tension et la vérification du niveau de remplissage suppriment les trois causes d’erreur opérateur les plus fréquentes
Durée de vie prolongée – rien dans la partie mouillée ne se corrode : le support conserve sa précision année après année
Des lots plus rapides – le déclenchement semi-automatique garde l’opérateur sur les capsules plutôt que sur le clavier
Des données prêtes pour l’audit – associé à l’IS810 EnamelPro™ et à Innolytix®, chaque mesure est enregistrée, horodatée et exploitable en rapport

Formats de capsules, manipulation et intégration

Comment les capsules aluminium sont manipulées et testées sur l’IS9018
Formats de capsules, manipulation et intégration
Gamme de capsules – capsules et bouchages en aluminium de différents diamètres et hauteurs, y compris bouchons à vis, bouchages roll-on et longues capsules de vins et spiritueux

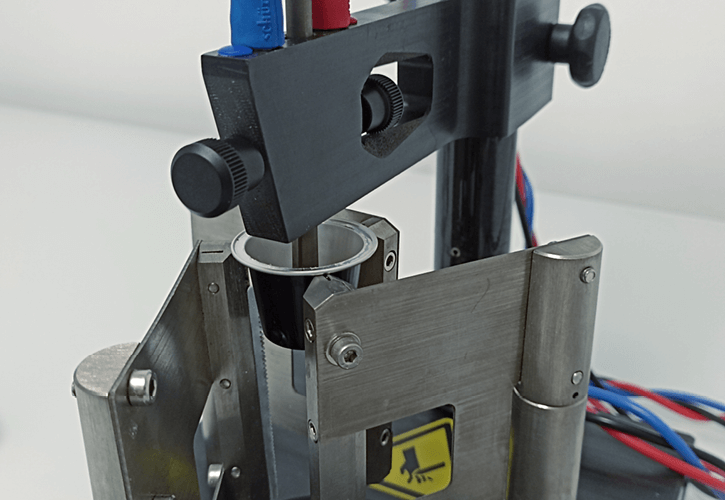

Réglage en hauteur – le bras élève le support de sa hauteur de travail de 50 cm jusqu’à 80 cm, couvrant les capsules hautes sans second montage

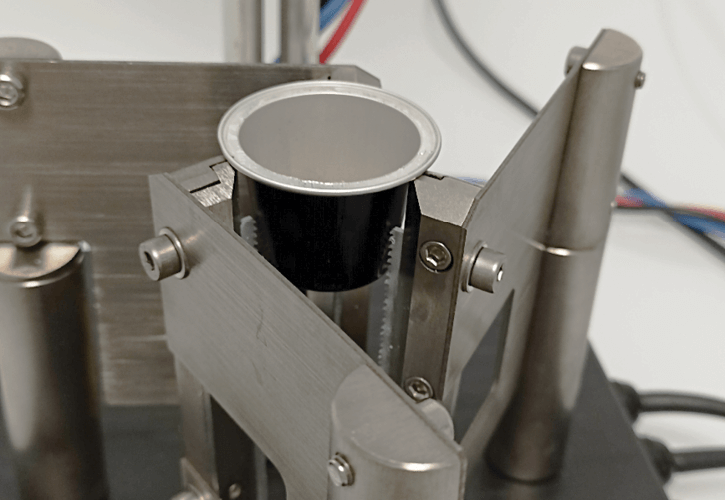

Chargement – la capsule est posée sur le support et contactée par le dessus ; il n’y a pas de bridage, donc rien n’appuie mécaniquement sur le vernis intérieur
Électrolyte – la capsule est remplie de solution d’essai jusqu’au niveau confirmé par la sonde de niveau ; le système de gestion de l’électrolyte IS9024 peut remplir et vider de façon semi-automatique

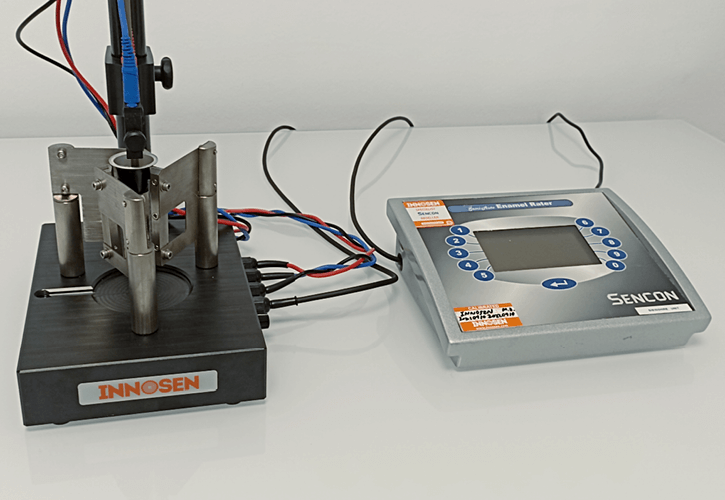

Intégration – le support se raccorde au porosimètre IS810 EnamelPro™, qui applique la tension d’essai, localise les défauts et transmet les résultats à Innolytix®
Partager un porosimètre – avec le boîtier de commutation IS228B, un support de capsules et un support de boîtes peuvent partager la même unité électronique, sélectionnés par un bouton au lieu de débrancher

Systèmes compatibles

Systèmes compatibles avec le support de capsules aluminium IS9018
Système	Rôle
IS810 EnamelPro™	Le porosimètre à vernis semi-automatique auquel l’IS9018 se raccorde. Il applique la tension d’essai, localise les défauts par polarité inversée et enregistre chaque mesure.
Logiciel qualité IS1100 Innolytix®	Capte la sortie du porosimètre en RS232 et RS485 et visualise les données de contrôle du vernis dans des tableaux de bord, des courbes et des cartes de chaleur.
Système de gestion de l’électrolyte IS9024	En option. Remplit et vide de façon semi-automatique le récipient en essai, avec remplissage à trois vitesses, boîtier de commande à distance et temporisation programmable. Adaptable aux supports existants.
Sonde lumineuse IS9029	En option. Éclaire l’intérieur de la capsule pour repérer facilement les défauts de vernis pendant le contrôle du vernis.
Boîtier de commutation porosimètre IS228B	En option. Raccorde deux sondes de porosimètre différentes à une seule unité électronique — par exemple ce support de capsules et un support de boîtes — et sélectionne l’une ou l’autre par un bouton au lieu de débrancher.
Support de boîtes avec adaptateur couronne IS9015-CRW	Variante. Ajoute les capsules couronne et les boîtes standard boissons, alimentaires et aérosols sur le même établi lorsque vous devez tester autre chose que des capsules.

Pièces de rechange du support de capsules aluminium

Pièces remplaçables et consommables du support de capsules aluminium IS9018
Pièce de rechange	Description
Jeu de sondes en titane	Les contacts qui plongent dans l’électrolyte. Remplaçables sans retour du support.
Capteur de contact pour capsules aluminium	Le capteur qui confirme le bon contact avec chaque capsule avant la mesure.
Sonde de niveau de remplissage	La sonde qui vérifie que la solution d’essai est au bon niveau.
Ensemble bras réglable en hauteur	La colonne et le bras réglables qui fixent la hauteur de travail pour chaque format de capsule.
Solution d’essai (électrolyte)	Consommable. Demandez-nous la formulation et le volume adaptés à votre gamme de capsules.

Les références dépendent de votre gamme de capsules et de la configuration. Demandez un devis et nous confirmerons les pièces adaptées à votre IS9018.

Caractéristiques techniques du support de capsules aluminium

Principales caractéristiques techniques du support de capsules aluminium IS9018 pour porosimètres
Caractéristiques techniques	Valeur
Application	Contrôle du vernis (porosité du vernis) des capsules et bouchages en aluminium
Porosimètre	Utilisé avec le Porosimètre à vernis IS810 EnamelPro™ d’Innosen
Mesure de la qualité	Commutateur de vérification de calibration pour garantir un contrôle correct
Sonde de niveau de remplissage	Garantit le bon niveau de solution d’essai
Capteur de contact pour capsules aluminium	Confirme le bon contact des capsules aluminium
Détection de la tension de contact	La tension est réglée automatiquement
Matériau des sondes	Titane
Dimensions du support	24,2 cm (l) x 50 cm (h) x 17,5 cm (p), jusqu’à 80 cm (h)
Conformité aux normes	RoHS, WEEE, CE

Variantes et accessoires

Système de gestion de l’électrolyte

IS9024

Fini la manipulation pénible de l’électrolyte : remplissage et vidange semi-automatiques de la boîte en essai, avec un remplissage à 3 vitesses pour couvrir une large gamme de formats.

Accessoire

Faire une demande

Support de boîtes avec adaptateur couronne

IS9015-CRW

Cette version spécialement adaptée du support permet de contrôler le vernis des capsules couronne, tout en continuant à tester les boîtes boissons, alimentaires ou aérosols.

Variante

Faire une demande

Innolytix®

IS1100

Logiciel de visualisation et d’analyse de données pour le contrôle du vernis et la mesure d’épaisseur. L’IS1100 regroupe les sorties des appareils dans un tableau de bord unique.

AccessoireLogiciel

Faire une demande

Boîtier de commutation porosimètre

IS228B

Permet de raccorder deux sondes de porosimètre différentes à la même unité électronique, sélectionnées par un simple bouton A/B.

Accessoire

Faire une demande

Porosimètre à vernis semi-automatique

IS810 EnamelPro™

Le porosimètre à vernis semi-automatique auquel se raccordent ces supports et adaptateurs. Localisation des défauts par polarité inversée et enregistrement en direct vers Innolytix®.

Porosimètre

Faire une demande

Sonde lumineuse

IS9029

Éclaire l’intérieur d’un tube ou d’une boîte pour repérer facilement les défauts pendant les essais de contrôle du vernis.

Accessoire

Faire une demande

Questions fréquentes

Que fait le support de capsules aluminium IS9018 ?

L’IS9018 maintient une capsule aluminium à la verticale et remplie d’électrolyte pendant qu’un porosimètre mesure la porosité de son vernis intérieur. La capsule est posée sur le bras réglable en hauteur, remplie de solution d’essai jusqu’au niveau confirmé par la sonde de niveau, puis contactée par le dessus. Le porosimètre applique alors une tension d’essai. Le courant qui circule constitue le résultat : un vernis intact isole presque totalement, tandis que pores, fissures et rayures mettent l’aluminium à nu et laissent passer le courant.

Quelles capsules et bouchages aluminium l’IS9018 accepte-t-il ?

Le support est conçu pour les capsules et bouchages en aluminium de différents diamètres et hauteurs : bouchons à vis, bouchages roll-on et les capsules plus longues utilisées pour les vins et spiritueux. Le bras se règle de la hauteur de travail de 50 cm jusqu’à 80 cm : un bouchon court et une capsule haute sont traités par le même support grâce à un réglage de hauteur plutôt qu’à un changement de montage. Indiquez-nous la gamme de capsules que vous produisez et nous confirmerons la couverture avant votre commande.

Que signifie semi-automatique sur l’IS9018 ?

Cela signifie que l’opérateur ne touche pas au porosimètre entre deux capsules. Dès qu’une capsule est posée et correctement en contact, le support déclenche lui-même la mesure. Sur un lot de capsules, cela supprime un appui de touche par pièce, garde l’opérateur concentré sur la manipulation et le chargement, et rend le moment de chaque essai régulier au lieu de dépendre de la rapidité avec laquelle quelqu’un atteint le clavier.

Pourquoi des sondes en titane plutôt qu’en acier plaqué ?

Les sondes plongent dans l’électrolyte tous les jours de travail. Les contacts plaqués se corrodent, et un contact corrodé ajoute une résistance qui se lit comme un vernis meilleur qu’il ne l’est réellement. Le titane ne rouille pas dans cet environnement : la résistance de contact reste stable et les mesures restent comparables mois après mois. Le reste du support suit la même logique : plastique, acier inoxydable et titane dans la partie mouillée.

Comment savoir qu’une mesure de l’IS9018 est fiable ?

Trois contrôles sont intégrés au support. Le capteur de contact pour capsules aluminium confirme que la capsule est correctement en contact avant la mesure, ce qui règle la cause la plus fréquente de résultats peu fiables. La sonde de niveau de remplissage confirme que l’électrolyte est au bon niveau, de sorte que chaque capsule est testée avec le même volume. Et le commutateur de vérification de calibration intégré permet à l’opérateur de valider toute la chaîne de mesure sur l’établi en quelques secondes, sans équipement spécial.

Avec quel porosimètre à vernis l’IS9018 fonctionne-t-il ?

L’IS9018 se raccorde au porosimètre à vernis semi-automatique IS810 EnamelPro™. Le porosimètre fournit et ajuste automatiquement la tension d’essai, localise les défauts par polarité inversée et enregistre chaque résultat. Raccordez et testez : il n’y a ni câble adaptateur ni étape de reconfiguration entre le support et le porosimètre.

Un seul porosimètre peut-il servir un support de capsules et un support de boîtes ?

Oui. Le boîtier de commutation IS228B raccorde deux sondes de porosimètre différentes à la même unité électronique : un laboratoire qui traite à la fois des capsules aluminium et des boîtes boissons, alimentaires ou aérosols peut laisser les deux montages câblés et choisir entre eux par un bouton au lieu de débrancher. Si vous avez plutôt besoin des capsules couronne et des boîtes standard sur un même montage, le support de boîtes avec adaptateur couronne IS9015-CRW couvre cette combinaison.

Les résultats de l’IS9018 peuvent-ils être enregistrés et documentés automatiquement ?

Oui. Associé au porosimètre IS810 EnamelPro™ et au logiciel qualité IS1100 Innolytix®, les mesures sont captées en RS232 ou RS485 au fur et à mesure et présentées dans des tableaux de bord, des courbes et des cartes de chaleur. Vous obtenez des tendances par format de capsule, par ligne et par équipe, ainsi qu’une piste d’audit que vous pouvez remettre à un client sans recopier les résultats d’un carnet.
