Sistema de Medición de la Longitud de Hoja en Línea
IS1260
DETECTA HOJAS CORTADAS CON UNA LONGITUD INCORRECTA
El IS1260 es un sistema de medición de la longitud para líneas de corte de bobinas. Se usa en la misma línea y puede notificar al usuario si la longitud de una hoja está fuera de tolerancia.
Si una hoja supera los límites de tolerancia establecidos por el usuario, genera una señal que se podrá utilizar para rechazar la hoja o parar la línea.
La longitud de la línea se calcula mediante un microprocesador y se muestra en la pantalla LCD del controlador. El valor calculado se compara con el límite establecido por el usuario y registrará los valores de desviación estándar y medio.
Producto Relacionado: Sistema de Medición del Desplazamiento Lateral de la Bobina IS1270
BENEFICIOS
✅ Reduce los desechos
✅ Prevenir la aparición de hojas cortas o largas que pueden provocar solapamientos y variaciones del tamaño de lata
✅ Evita la aparición de muescas en el rizo durante el proceso de fabricación de tapas
PRESTACIONES
✅ Aprende y se ajusta automáticamente
✅ Pantalla LCD en el controlador
✅ Salida RS232.
✅ Alimentación a 24 VDC
Specifications | |
|---|---|

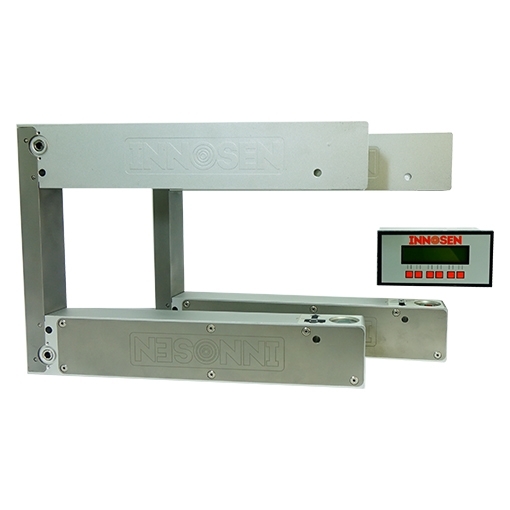

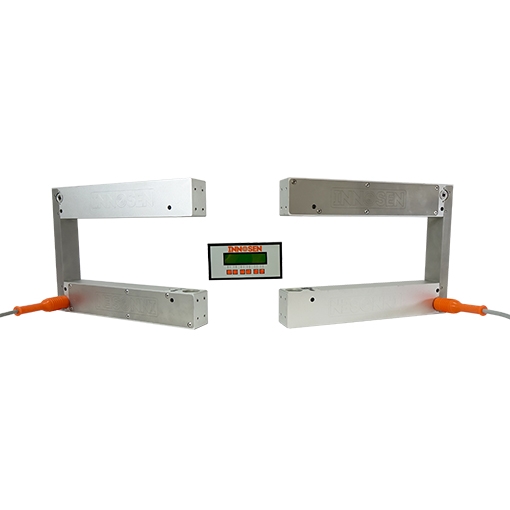

| System components: | U-shaped camera head, U-shaped Trigger Head, Controller |
| Dimension: | Head: 319mm (12.5”) x 42mm (1.65”) x 245mm (9.6”) Controller: 143mm (5.6”) x 66mm (2.6”) x 71mm (2.8”) |
| Measurement Range: | ±5mm (±0.2”) |
| User Definable Rejects: | ±3mm (0.1”) |
| Vertical Inspection Range: | -0, +25mm (-0, +1”) on centre position 25mm (1”) up from lower window |
| Accuracy: | ±0.1mm (0.004”) in center at focus point |
| Line Speed: | 9000 sheets/hour | 150m/min |
| Calibration: | Single or Automatic |
| Environmental Protection Rating: | IP54 |
| IS1260 Online Sheet Length Measurement System: | Head: 212-41660-98 Controller: 212-41620-98 |
