Coilversatz-Messsystem
IS1270 MK II
MISST DIE SEITLICHE VERSCHIEBUNG DES COILS, UM BÖRDELSCHÄDEN ZU VERHINDERN
Die verbesserte Version
✅ Besserer Schutz der Steckverbindungen
✅ Weniger Wartung
✅ Geld sparen
✅ Zeit sparen

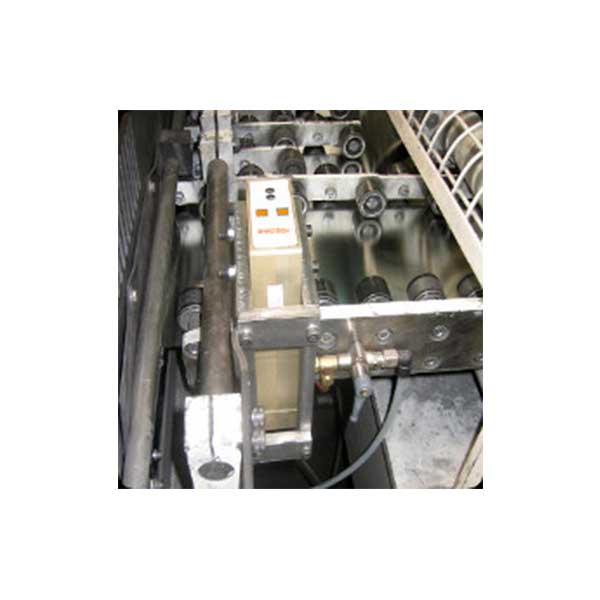

Das Coilversatz-Messystem IS1270 MK II überwacht und misst die Kantenposition des Coils während es durch die Schneidelinie läuft.
Dies ist für die Schneidelinie vorteilhaft, da jegliche horizontale Bewegung oder selbst sehr kleine Fehlausrichtung der Scrollkante zu Bördelschäden führen wird.
Dies ist insbesondere für Scrolltafeln wichtig, die zur Herstellung von Deckeln benutzt werde, da sichergestellt wird, dass keine Bördelschäden auftreten, wenn die Deckel ausgestanzt werden.
Das IS1270 MK II ist eine aktualisierte Version des IS1270 mit besseren Kabeln und Steckverbindungen. Diese Verbesserungen bieten besseren Schutz und sparen daher Zeit und Geld bei der Wartung.
VORTEILE
✅ Verhindert Bördelschäden durch Messung der Coilverschiebung auf der Schneidelinie
✅ Verhindert verschiedene Probleme im weiteren Produktionsverlauf (z. B. beschädigte Messrollen oder feste Führungen, Breitenschwankungen)
✅ Weniger Verschwendung
✅ Einfaches Erkennen inakzeptabler Abweichungen der Coilbreite während des Durchlaufs
✅ Hilft bei der Erkennung beschädigter Rollen, wenn die Tafel in die Rolle eingeschnitten hat oder wenn die Lager verschlissen sind
MERKMALE
✅ Sofortige Warnung vor seitlicher Verschiebung des Coils jenseits vorab festgelegter, enger Grenzwerte
✅ Kann zur Rekalibrierung der festen Führungen benutzt werden, um für die Abnutzung der Messrollen zu kompensieren
✅ Dünnes, vertikales Sensorgehäuse, um einfache Montage zu ermöglichen
✅ Robustere, langlebige Kabel, die die Verbindungen besser schützen und so Wartungszeit einsparen
✅ Live On-Screen-Informationen über Coilverschiebung während der Inspektion
✅ Berechnet Werte für Durchschnitt und Standardabweichung
✅ RS232-Ausgabe der Verschiebungsmessdaten
✅ Schnellausrichtungsmerkmal am IS1270 Kopf nutzt einen Knopf und zwei kleine, am Kopf montierte Lampen
✅ Geeignet für Montage an beiden Seiten der Linie
Spezifikationen | |
|---|---|
| Systemkomponenten: | Messkopf, Controller mit LCD-Bildschirm |
| Abmessungen: | Kopf: 100 mm x 40 mm x 230 mm Controller: 143 mm x 107 mm x 66 mm |
| Abtastfrequenz: | 4 Messungen pro Sekunde |
| Liniengeschwindigkeit: | Bis zu 350 m/min |
| Bereich der Verschiebungsmessung: | ±5 mm (±0.20”) |
| Genauigkeit der Verschiebungsmessung: | ±0.08 mm (±3 thou.) |
| Kabel: | 5 m (Standardlänge) *Für andere Längen bitte an Innosen wenden. Nur von Innosen gelieferte Kabel verwenden. |
| Wo installieren: | Entlader/Haspel; über der Kante des Coils unmittelbar vor den Scheren als Bestandteil der festen Führung |
| Kalibrierung: | Automatische Kalibrierung nach abgeschlossener Ausrichtung |
| Schutzklasse: | IP54 |
