SOPORTE PARA TUBOS DEL POROSÍMETRO DE BARNIZ

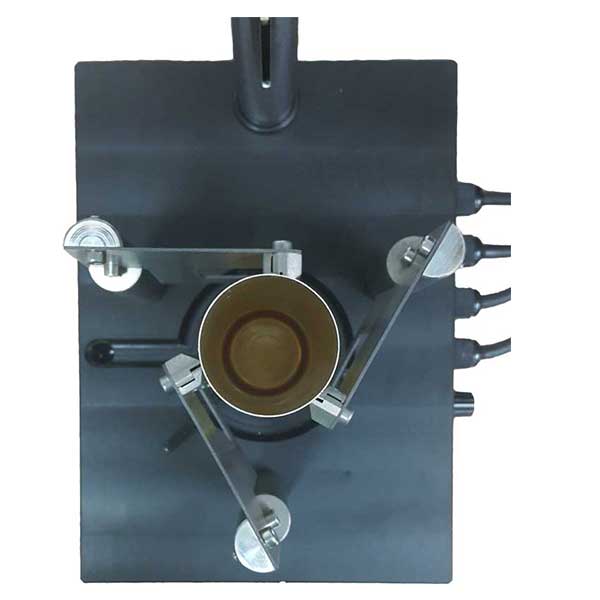

El soporte IS9017 es una estación de medición de porosidad del barniz construida específicamente para tubos plegables de aluminio. Tres bloques de contacto sujetan el tubo por el hombro y lo centran automáticamente entre las columnas regulables, de modo que los tubos de 10 mm a 57 mm de diámetro y hasta 320 mm de altura quedan todos aplomados en el soporte, sin cambio de utillaje.

Las sondas de titanio conducen la corriente de ensayo: las piezas que permanecen cada día en el electrolito no se corroen y la resistencia de contacto se mantiene estable. Un control de contacto del tubo confirma que los tres bloques tocan el tubo antes de tomar la lectura, una sonda de nivel regulable en altura confirma que el electrolito está al nivel fijado, y un mando de ensayo integrado introduce resistencias de verificación de calibración en el circuito para dar lecturas conocidas de 3, 10 y 19 mA, de modo que el operario puede demostrar la cadena de medición en el laboratorio en segundos.

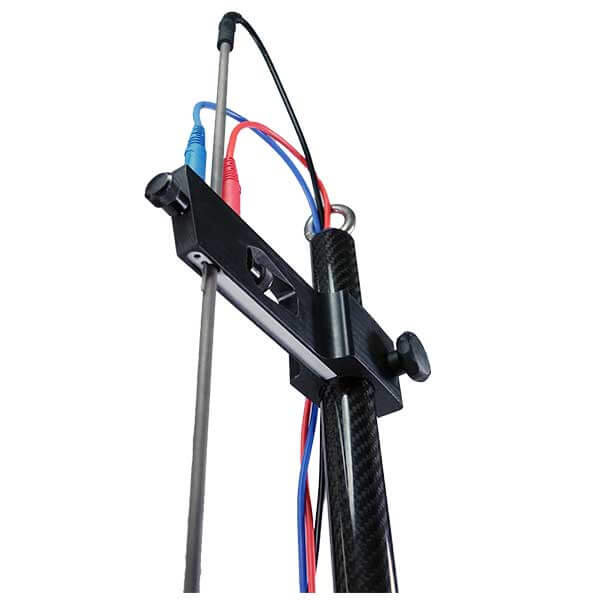

Mandos independientes fijan la altura del brazo, la de la sonda principal y la de la sonda de nivel: la geometría se ajusta una vez para un formato de tubo y después se deja como está. La detección de la tensión de contacto ajusta automáticamente la tensión de ensayo durante la medición, y la medición arranca sola en cuanto la sonda de nivel alcanza el electrolito, así que el equipo nunca necesita reiniciarse entre tubos. Un protector antisalpicaduras de teflón evita que el electrolito haga puente entre las sondas, y la base se limpia con un paño tras un derrame.

El soporte se conecta directamente al porosímetro de barniz IS810 EnamelPro™, que aplica y ajusta la tensión de ensayo, localiza los defectos por inversión de polaridad y registra cada resultado en el software QA Innolytix®. La sonda iluminada IS9029 puede añadirse para iluminar el interior del tubo y localizar con facilidad los defectos durante el ensayo.
